열 및 전자빔 증발

고에너지 공정을 위한 고전력 최적화 도구

첨단 광학 장치 제작은 스트레스, 곡률, 휨과 같은 핵심 증발 매개 변수를 실시간으로 피드백 제어하기 위한 실시간 장치와 같은 첨단 기술을 요구합니다.

전자빔 증발은 고에너지 전자빔을 원재료 표적에 쏟아 부어 표적을 고진공 상태에서 높은 증기 압력으로 가열하여 물질이 기판에 원자 또는 분자 확산된 후 응결되어 증착됩니다. 스퍼터링이나 PLD와 마찬가지로 표면의 필름 특성과 관련된 중요한 실시간 정보는 적절한 계측 장치 사용을 통해 얻을 수 있습니다.

Leybold with MOS

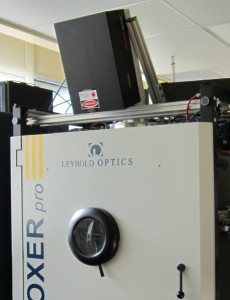

실시간 곡률 및 스트레스 측정을 위해 kSA MOS 시스템이 탑재된 Leybold 전자빔 기반 코터.
